概述:

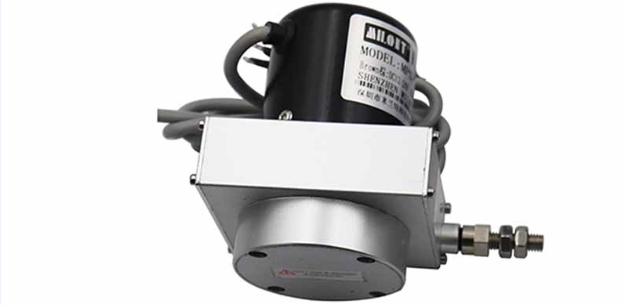

? ? ? ?拉繩位移傳感器的功能是把機械運動轉換成可以計量,記錄或傳送的電信號。拉繩位移傳感器由可拉伸的不銹鋼繩繞在一個有螺紋的輪轂上,此輪轂與一個精密旋轉感應器連接在一起,感應器可以是增量編碼器,絕對(獨立)編碼器,混合或導電塑料旋轉電位計,同步器或解析器。
? ? ? 操作上,拉繩式位移傳感器安裝在固定位置上,拉繩縛在移動物體上。拉繩直線運動和移動物體運動軸線對準。運動發生時,拉繩伸展和收縮。一個內部彈簧保證拉繩的張緊度不變。帶螺紋的輪轂帶動精密旋轉感應器旋轉,輸出一個與拉繩移動距離成比例的電信號。測量輸出信號可以得出運動物體的位移、方向或速率。
? ? ? ?常用參數有測量行程、輸出信號模式、線性度、重復性、分辨率、線徑規格、出線口拉力、最大往返速度、重量、輸入電阻值、功率、工作電壓、工作溫度、震動、防護等級等。
拉繩位移傳感器特別適合直線導軌系統,液壓氣缸系統、試驗機、伸縮系統(叉車、壓機、升降機、彎管機、折彎機等),起重機或纜繩絞車,水庫大壩保護系統,閘門開度控制系統、試驗機壓力機械、液壓萬能實驗機械,倉儲位置定位,壓力機械,造紙機械,紡織機械,金屬板材機械,包裝機械,印刷機械,水平控制儀,建筑機械,水平控制儀、建筑機械、工業機器人、射出機、木工機械、電梯、空氣壓縮機/油壓機、高度機、X-Y軸及其它長度位移等相關尺寸測量和位置控制,特別適合電液伺服液壓萬能試驗機的控制。完全可以替代光柵尺,其它應用場合可以定制,完全可以實現低成本的高精度測量。
應用于成槽機
拉繩位移傳感器主要應用在施工地下連續墻時由地表向下開挖成槽的機械裝備。成槽機對垂直度和深度的檢測相當精準。而位移傳感器在其中就起著決定性的作用,利用超聲波監測儀檢測垂直度,而利用位移傳感器檢測的則是深度。
成槽機和挖掘機類似,同樣是可以實現深度測量。但是挖掘機能利用幾個角度傳感器的去實現挖掘角度的測量,成槽機因為基本上是垂直向下進行挖掘,即使去使用多個角度傳感器去實現的話也是相當的麻煩。成槽機上面測量深度用到的傳感器基本上只有兩種激光位移傳感器和拉繩位移傳感器,相比而言激光位移的精準度并不是那么理想。拉繩位移傳感器在成槽機上的使用是很普及的。成槽機臂頂部有一個圓盤,圓盤側邊安裝上拉繩位移傳感器,鋼絲繩下降多少圓盤轉多少刻度,傳感器就記錄下來,轉換成深度數據,而且使用起來是相當的方便。
1.利用傳感器安裝支架或者螺絲孔,依現場安裝空間需要,直接安裝或加裝保護裝置。
2.不銹鋼索安裝時,須注意水平角度,亦即盡量使鋼索由出線口至移動部位之機構,于工作時水平滑動, 保持最小角度(容許偏差+/-3°)以確保量測精度及鋼索使用壽命.
3.鋼索本體是不銹鋼加涂氟層,請勿讓其受外力的割傷﹑燒損﹑撞擊等不當之事發生:過量的粉塵﹑積屑或是足以破壞鋼索的物品貯留于內部的滑輪或出線口將造成鋼索破損,導致運轉不順的故障.
4.未安裝于工作臺或固定坐前,請勿用手或是其它產品將鋼索拉出并讓其瞬間自行彈回.此舉將造成鋼索斷裂,傷害本體結構及人身安全.
5.S型和M型拉繩位移傳感器往復運動的瞬間速度應低于1米/秒:L型運行速度應低于0.5米/秒。
6.拉繩位移傳感器拉繩拉出方向應與出線口方向保持水平,若運動方向發生改變應加裝導向輪。
7.MPS系列拉繩位移傳感器防護等級相對較低,露天使用應優先使用我司防水型拉繩位移傳感器。
